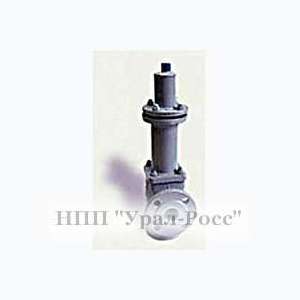

Клапан 17нж17нж, 17с6нж, 17с7нж, 17с21нж, 17с85нж, 17с80нж, 17с81нж, 17нж8нж,17нж21нж, 17нж25нж — Прайс-лист

Наличие: нет на складе

Детальное описание товара:

КЛАПАНЫ ПРЕДОХРАНИТЕЛЬНЫЕ СППК 17нж17нж, 17с6нж, 17с7нж, 17с21нж, 17с85нж, 17с80нж, 17с81нж, 17нж8нж,17нж21нж, 17нж25нж,17с28нж предназначены для защиты оборудования от недопустимого превышения давления сверх установленного и применяются на резервуарах, котлах, емкостях, сосудах и трубопроводах для автомати­ческого сброса рабочей среды в атмосферу или отводя­щий трубопровод. После снижения давления до нужного предела предохранительный клапан прекращает сброс среды. Расчет пропускной способности по ГОСТ 12.2.085.

КЛАПАНЫ ПРЕДОХРАНИТЕЛЬНЫЕ СППК 17нж17нж, 17с6нж, 17с7нж, 17с21нж, 17с85нж, 17с80нж, 17с81нж, 17нж8нж,17нж21нж, 17нж25нж,17с28нж предназначены для жидкой и газообразной, химической или нефтяной рабо­чих сред. Нормы герметичности в затворе по ГОСТ 9789-75.

КЛАПАНЫ ПРЕДОХРАНИТЕЛЬНЫЕ СППК 17нж17нж, 17с6нж, 17с7нж, 17с21нж, 17с85нж, 17с80нж, 17с81нж, 17нж8нж,17нж21нж, 17нж25нж,17с28нж — пря­мого действия, направление подачи среды — под золотник. Усилие сжатой пружины прижимает золотник к седлу, при превышении давления рабочей среды сверх установ­ленной величины, на золотник действует противоположно направленная сила, которая сжимает пружину и открыва­ет проход для сброса рабочей среды. После снижения давления перед клапаном до давления обратной посадки, золотник под действием усилия пружины вновь прижима­ется к седлу, прекращая сброс среды.

Давление закрытия клапанов — Рз не менее 0,8Рн

Рн — давление настройки, наибольшее, избыточ­ное давление на входе в клапан, при котором обеспечива­ется заданная герметичность в затворе. Давление полного открытия клапанов равно:

* (Рн+0,5) кгс/см2 — при давлении настройки от 0,5 до 3 кгс/см2-
* 1,15 Рн кгс/см2 — при давлении настройки свыше 3 кгс/см2 до 60 кгс/см2-
* 1,1 Рн кгс/см2 — при давлении настройки свыше 60 кгс/см2.

Давление начала открытия Рн. о. (установочное давление Руст) — заранее установленное давление на входе в клапан, при котором начинается подъем золотника кла­пана и открытие клапана. Регулировку клапана на давле­ние начала открытия изготовитель производит без проти­водавления на выходе клапана (сброс испытательной сре­ды происходит в атмосферу).

При заказе потребитель должен указать давление начала открытия (установочное давление), на которое не­обходимо настроить клапан. При этом необходимо учи­тывать действие противодавления, если оно имеется в системе на выходе из клапана.

Клапаны с сильфоном — механизм уравновешен­ного типа, что компенсирует действие противодавления на выходе из клапана. Сильфон также защищает пружину клапана от вредного воздействия рабочей среды, повы­шенной или пониженной температуры рабочей среды. Сильфонные клапаны из стали 12Х18Н9ТЛпредназначе­ны для рабочих сред с температурой до минус 110°С.

По маркам стали Клапаны предохранительные СППК 17нж17нж, 17с6нж, 17с7нж, 17с21нж, 17с85нж, 17с80нж, 17с81нж, 17нж8нж,17нж21нж, 17нж25нж,17с28нж из­готавливаются в трех исполнениях:

  • Корпус-сталь 20Л, золотник, седло — из стали 20Х13 (тип17С…У1)-
  • Корпус-сталь 12Х18Н9ТЛ, золотник, седло — из стали 12Х18Н9Т с наплавкой ЦН-12М (тип 17нж…У1-17нж… (УХЛ1).
  • Корпус — сталь 20ГЛ золотник, седло — из стали 12Х18Н9ТЛ с наплавкой ЦН-12М (тип 17С. ХЛ1).

  • Пружина во всех исполнениях изготавливается из стали 50ХФА.

    Для проверки исправности действия клапана в рабочем состоянии Клапаны предохранительные пружинные 17нж17нж, 17с6нж, 17с7нж, 17с21нж, 17с85нж, 17с80нж, 17с81нж, 17нж8нж,17нж21нж, 17нж25нж,17с28нж имеют устройство для ручного открывания и продувки клапана, клапаны СППК 17нж17нж, 17с6нж, 17с7нж, 17с21нж, 17с85нж, 17с80нж, 17с81нж, 17нж8нж,17нж21нж, 17нж25нж,17с28нж — без устройства для ручного открывания. Присоединительные размеры и размеры уплотнительных поверхностей фланцев клапанов по ГОСТ 12815-80. Клапаны DN25 PN100 кгс/см2 изготавливаются с резьбо­вым штуцерно-торцовым присоединением: М48х2 на входе, М56х2 на выходе.

    При заказе клапановнеобходимо указать наименование изделия, обозначение, размер номинальный (условный проход) (DN, мм), номинальное (условное) давление (PN, кгс/см2), давление начала открытия (Рн. о, кгс/см2) или но­мер пружины, исполнение по материалу и необходимость устройства для ручного открывания. При заказе клапанов для районов с холодным климатом в конце условного обозначения изделия добавить обозначе­ние климатического исполнения «ХЛ1". Пример обозначения при заказе (и в другой документа­ции) клапана DN50 PN 40 кгс/см2 из стали 12Х18Н9ТЛ с ручным открыванием, давлением начала открытия — Рн. о 14 кгс/см2:
