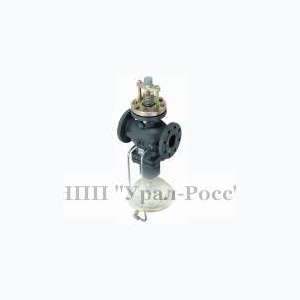

AFQM и AFQM6 являются моторными регулирующими
клапанами с автоматическим ограничением
предельного расхода для применения
в системах
централизованного
теплоснабжения.
Регулирующая диафрагма поддерживает на
клапане
перепад давлений, равный 0,2 бар.
Регуляторы AFQM и AFQM6 используются
с электроприводами:
– AMV (E) 410, 413,
– AMV 610, 613, AMV-H 613 (только AFQM).
Допускается применение AFQM и AFQM6
с приводами AMV (E) 55, 56 при использовании
адаптеров.
AFQM и AFQM6 имеют затвор, разгруженный
по давлению.
Основные характеристики:
• условный проход: AFQM ДУ = 65–125 мм-
AFQM6 ДУ = 40 и 50 мм-
• перемещаемая среда: вода
• макс. температура среды: 150°С-
• условное давление: AFQM – РУ = 25 бар-
AFQM 6 — РУ = 16, 25, 40 бар-
• тип соединения с трубопроводом:
фланцевое-
• устанавливаются на подающем
или обратном трубопроводе.
