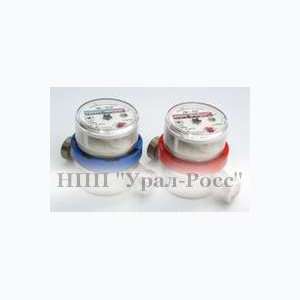

Счётчик крыльчатый для горячей воды ЛК-15Г-01, Украина (Новатор) — Прайс-лист

Цена: 70.00 руб.
Наличие: есть


Детальное описание товара:

Счетчики воды крыльчатые ЛК, предназначены для измерения объема протекающей через них питьевой воды или горячей воды в системах горячего водоснабжения протекающей под давлением не более 1 МПА и для температур от 5°С до 30°С и от 30°С до 90°С с поворачиваемым счетным механизмом для удобного считывания в любом положении.

Счетчики снабжены счетным механизмом, имеющим магнитную связь с крыльчатым устройством. Подвеска крыльчатки – камни агатовые ПАС или корундовые ПКС.

Материалы деталей, соприкасающиеся с проточной водой, изготовлены из полипропилена 01020-16, не снижают качества воды и устойчивы к ее воздействию.
Корпус – латунь ЛЦ40С. Ресурс – 12 лет. Гарантия – 18 месяцев со дня ввода в эксплуатацию.
Счетчики воды ЛК-15 стойкие к влиянию магнитного поля напряженностью 50 – 100 мТл в соответствии с условиями ДСТУ 3580-97.

ТЕХНИЧЕСКИЕ ДАННЫЕ:
Диаметр условного прохода Ду, мм
15
Класс и рабочее положение
BN/AV
Температура воды, °С

  • горячей воды
    30-90
  • холодной воды
    5-30
    Объемные расходы воды м3/час:
  • минимальный (Qmin)
  • переходной (Qt)
  • номинальный (Qn)
  • максимальный (Qmax)
    0,03/0,06
    0,12/0,15
    1,5
    3,0

Передаточный коэффициент (К), м3/имп
6,9228х10-6
Емкость счетного механизма , м3
99999
Наименьшая цена деления счетного механизма, м3
0,0001
Граница допустимой относительной погрешности, %, в границах расхода
Х Г
- от Qmin (включительно) до Qt
±5 ±5
- от Qt (включительно) до Qmax
±2 ±3
Порог чувствительности, м3/час., не более
0,015/0,03
Потеря давления при Qmax, МПа, не более
0.1
Подвеска крыльчатки:
Камни агатовые ПАС или корундовые ПКС, шт.

7
Габаритные размеры, не более:

  • длина (без переходника), мм
    110
  • длина с монтажными штуцерами, мм
    190
  • ширина, мм
    80
  • высота, мм
    85
    Номинальный диаметр резьбового соединения
    G3/4-В
    Масса, кг

  • счетчика
    0.65

  • счетчика с монтажным комплектом
    1.0
