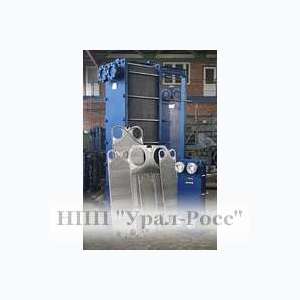

Теплообменники пластинчатые разборные классические — Прайс-лист

Наличие: нет на складе

Детальное описание товара:

Пластинчатые теплообменники являются экономичными благодаря своей высокой эффективности, небольшой стоимости, малым габаритам и простоте обслуживания.
Основными компонентами разборных пластинчатых теплообменников являются:
Пакет пластин. Количество пластин (1) в теплообменнике, их компоновка, материал, форма и размер определяются конкретной задачей теплообмена двух сред. В зависимости от области применения пластины теплообменника могут быть изготовлены из хромоникелевых, хромоникелемолибденовых нержавеющих сталей, титана и других материалов.
Уплотнения. По периметру пластины расположены прессованные пазы для уплотнений. Уплотнения предназначены для отделения каналов друг от друга, предотвращения смешивания сред. Они также определяют направление потока внутри пластинчатого теплообменника. Уплотнения изготавливаются из нитриловой резины (NBR), этилен-пропиленовой резины (EPDM), материала Viton. Выбор материала зависит, главным образом, от применяемых сред, а также их рабочих температур и давлений.
Рама состоит из неподвижной плиты (2), прижимающей плиты (3), верхней (4) и нижней (5) направляющих, задней стойки (6). Стяжные болты (7) стягивают пластины, размещенные между плитами в пакет.
Штуцеры для ввода и вывода теплоносителя.

В пластинчатых теплообменниках смежные пластины формируют каналы, в которых через пакет пластин движутся попеременно горячий и холодный теплоносители.

Отрасли применения:
1. Коммунальное хозяйство (Отопление Вентиляция Кондиционирование)

1. ГВС, Отопление-

2. ИТП, ЦТП

2. Энергетика
3. Металлургия
4. Химическая промышленность
5. Нефтедобывающая и нефтеперерабатывающая промышленность
6. Пищевая промышленность

1. Сахарная промышленность

2. Переработка молока

3. Маслоэкстракционная промышленность

4. Алкогольная, пивобезалкогольная промышленность

7. Холодильная техника
8. Целлюлозно-Бумажная промышленность
9. Фармацевтическая отрасль
10. Машиностроительная отрасль.

Техническая характеристика:

Параметр Значение

Рабочая температура, 0С -30 ? +190
Рабочее давление, ата 0,0 ? 25
Площадь поверхности пластины, м2 0,016 ? 4,17
Площадь поверхности теплообменника, м2 0,016 ? 3000
Диаметр штуцера, мм Ду10 ? Ду500
Максимальный расход теплоносителя, м3/ч 0,0 ? 3500
Количество типоразмеров пластин, шт. Более 40
Толщина пластины, мм 0,4 ? 1,25
Межпластинный зазор, мм 3,2 ? 9,0
Число пластин в одном аппарате, шт. 3 ? 1000

Материалы пластин: AISI 304, AISI 316, AISI 316L, AISI 316Ti, 254 SMO, 904L, сплав С-276 (hastelloy), титан (в том числе модифицированный палладием).

Материалы прокладок: NBR (бутадиен нитрил), EPDM (этилен пропилен диеновый каучук), Viton (фторкаучук), ЭП-503 (этилен пропилен диеновый каучук), НФ-181 (бутадиен нитрил).
