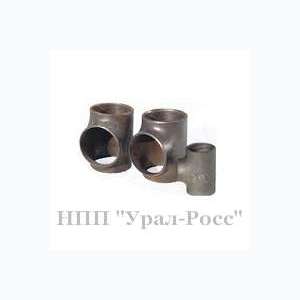

Тройник стальной кованный, штампованный Ду 200/219*6,3 ГОСТ17376-01 — Прайс-лист

Цена: 435.80 руб.
Наличие: есть


Детальное описание товара:

Тройник предназначен для присоединения боковых ответвлений трубопровода к его магистральной части. Сортамент прямых тройников соответствует ГОСТ 8948-75, переходных — ГОСТ 8949-75. В зависимости от материала изготовления выпускают тройники из стали и чугуна, а от типа присоединения — резьбовые и приварные.
Все поставляемые виды тройников сертифицированы на территории стран СНГ и изготовлены в строгом соответствии со стандартами DIN и ГОСТ.
Тройник стальной – металлическое изделие, предназначенное для распределения, отвода, перехода потока рабочей среды (жидкости, водяного пара, различных газов или нефтепродуктов) основного потока в другое направление.Тройник стальной кованый, штампованный изготавливаются в соответствии с нормативным документом ГОСТ 17376-2001. Тройники штампосварные изготавливаются в соответствии с ТУ 102-488-95 (сталь 20, 09Г2С, 17Г1С, 10Г2ФБЮ). Нормативный документ ТУ-102-488-95. Применяются для трубопроводов на предприятиях нефтегазовой промышленности, Ру 10-100 МПа, Dy x Dy от 6 х 6 до 200 х 200 мм. при температуре среды от минус 50. С до плюс 510. С.

На складах нашей компании Вы можете купить тройник стальной нужного диаметра и подходящего для вашего проекта по всем параметрам.
Все тройники имеют сертификат качества т.к. наша компания является официальным дилером производителей тройников.
Тройник стальной в станционных трубопроводах применяется для отвода части транспортируемой трубопроводом среды другому элементу схемы. Тройник стальной сварной может быть равнопроходным и переходным. Тройник равнопроходной - основной и ответвляемый трубопровод имеют одинаковые диаметры. Тройник переходной – диаметры основного и ответвляемого трубопроводов разные.
Ответвления, для которых ослабление основного трубопровода врезаемым ответвлением не компенсируется запасом прочности его труб, должны выполняться при помощи специальных усилений. Усиления, в зависимости от условного давления, марки стали и диаметров соединяемых труб выполняются в виде накладок в месте вварки трубы в трубу или усиленных штуцеров. Тройники могут изготавливаться с накладками по горловине штуцера, котороые одноверменно привариваются к горловине штуцера и к корпусу сварного тройника.

Тройник переходный стальной сварнойравнопроходной чаще всего используются в трубопроводах тепловых сетей, горячего и холодного водоснабжения, а также газопроводах и нефтепроводах. Тройники переходные могут применяться на различных трубопроводах, например транспортирующих нефть или газообразные среды. В системах горячего водоснабжения с естественной циркуляцией рекомендуется применять переходные тройники с плавными стволами, потому что в них за счет уменьшения сопротивления движению воды при проходе обеспечиваются лучшие гидравлические условия работы.
Ответвления, для которых ослабление основного трубопровода врезаемым ответвлением не компенсируется запасом прочности его труб, должны выполняться при помощи специальных усилений. Усиления, в зависимости от условного давления, марки стали и диаметров соединяемых труб выполняются в виде накладок в месте вварки трубы в трубу или усиленных штуцеров. Тройники могут изготавливаться с накладками по горловине штуцера, котороые одноверменно привариваются к горловине штуцера и к корпусу сварного тройника.
По правилам МТУ Ростехнадзора сварные стальные тройники допускается применять для трубопроводов 3-й и 4-й категорий. Тройник переходный стальной сварнойравнопроходной чаще всего используются в трубопроводах тепловых сетей, горячего и холодного водоснабжения, а также газопроводах и нефтепроводах. При производстве сварных переходных и равнопроходных тройников существуют заложенные в ГОСТ стандарты.
Тройники, равнопроходной и переходной могут присоединяться к трубопроводу как резьбой, так и сваркой. Преимуществом сварного соединения является большая герметичность и прочность. При соединении резьбой легче осуществлять демонтаж соединения.

Бесшовные приварные тройники (равнопроходные и переходные) из углеродистой и легированной стали для трубопроводов различного назначения, включая подконтрольные органам надзора.
Стандарт устанавливает общие технические условия на бесшовные приварные (сварные) тройнии из углеродистой и легированной стали (нержайвейка).
Тройники тройник равнопроходной бесшовный приварной применяется для трубопроводов различного назначения, включая подконтрольные органам надзора, при Ру до 16 МПа и температуре от -70°С до +450°С.
Тройники переходные изготавливаютсяиз углеродистой и легированной (нержавеющей) стали.
Условия применения (эксплуатации) тройник труб устанавливают на основе результатов на прочность с учетом всех внешних и внутренних силовых воздействий, свойств транспортируемых по трубопроводу вешеств и окружающей среды.

Технические характеристики:

Условное давление: до 160 МПа.
Наружный диаметр: 21,3-1016,0 мм. для равнопроходных и 45-426 для переходных.
Температура: от 70°С до +450°С.
Материал: сталисталь 20, 09Г2С, 17Г1С.
Тройник чугунный штампованный ГОСТ 8944-75
Штампованные бесшовные тройники из ковкого чугуна с цилиндрической резьбой.
Условный проход: 8-100 мм.
Материал: ковкий чугун КЧ 30-6, КЧ 33-8, КЧ 35-10, КЧ 37-12, КЧ 45-7, КЧ 50-5, КЧ 55-4, КЧ 60-3, КЧ 65-3,КЧ 70-2, КЧ 80-1,5 по ГОСТ 1215-79.
Технические характеристики:
Условное давление (Ру): до 16МПа.
Наружный диаметр D: 45-426мм.
Температура, t°C: от -70° до +450°.
Материал тройника: ст. 20, 09Г2С, 12х18н10т, 10г2, 17Г1С.
