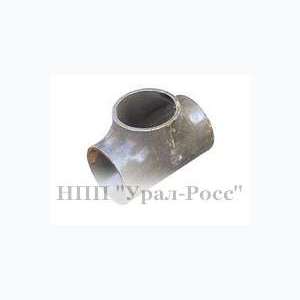

Тройник оцинкованный стальной кованный, штампованный Ду40 ГОСТ17376-01 — Прайс-лист

Цена: 46.00 руб.
Наличие: есть


Детальное описание товара:

Тройники штампованные ГОСТ 17376-2001, ОСТ 108.104.13-82,108.104.14-82,108.104.18-82,108.104.20-82,DIN 2615,ANSI B16.9. Вся продукция из сталей: (Ст3сп,20,09Г2С,17Г1С,10Г2ФБЮ, 10Х17Н13М2Т,12Х18Н10Т,15Х5М,12Х1МФ).
Тройник оцинкованный стальной кованый, штампованный для соединения трбопроводов.

Сварные тройники применяют при давлении Pу до 10 МПа (100 кгс/кв. см). Технические требования к изготовлению тройников должны приниматься по ОСТ 36-49-81. Размеры сварных тройников из углеродистой стали с условным проходом Dу 65 - 400 мм следует принимать по ОСТ 36-46-81, а с Dу 500 - 1400 мм - по ОСТ 36-24-77.

Сварные крестовины допускается применять на трубопроводах из углеродистых сталей при рабочей температуре не выше 250 град. C.

Крестовины из электросварных труб допускается применять при давлении Pу не более 1,6 МПа (16 кгс/кв. см), при этом они должны быть изготовлены из труб, рекомендуемых для применения при давлении Pу не менее 2,5 МПа (25 кгс/кв. см).

Крестовины из бесшовных труб допускается применять при давлении Pу не более 2,5 МПа (25 кгс/кв. см), при условии изготовления их из труб, рекомендуемых для применения при давлении Pу не менее 4 МПа (40 кгс/кв. см).

Тройники для трубопроводов Ру>100 атм. Сваренные из труб тройники, штампосварные отводы, тройники и отводы из литых по электрошлаковой технологии заготовок допускается применять на давление до 35 МПа (350 кгс/кв. см). При этом все сварные швы и металл литых заготовок подлежат контролю УЗД в объеме 100%.

Детали трубопроводов высокого давления должны изготавливаться из поковок, объемных штамповок и труб. Допускается применение других видов заготовок, если по заключению специализированной научно - исследовательской организации они обеспечивают надежную работу в течение расчетного срока службы с учетом заданных условий эксплуатации.

Отношение внутреннего диаметра ответвления к внутреннему диаметру основной трубы в кованых тройниках - вставках не должно быть менее 0,25.

Если соотношение диаметра штуцера и диаметра основной трубы менее 0,25, должны применяться тройники или штуцера.

Технические характеристики:

Тройник оцинкованный стальной кованый, штампованный
Бесшовная приварная деталь для ответственных трубопроводов.
Присоединение – Сварка.
Среда рабочая – Вода, пар, газ
Температура рабочей среды – °С 450
Примечание–Допускается увеличение толщины стенки Тв в зоне сопряжения магистрали и других неторцевых сечений
Тройники для трубопроводов Ру<100 атм
