Фланец плоский стальной Ду300 Ру25 ГОСТ12820-01 — Прайс-лист

Наличие: нет на складе

Детальное описание товара:

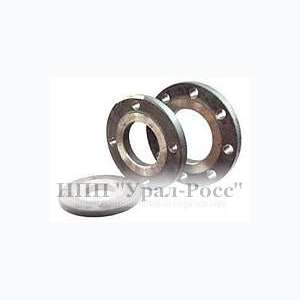

Фланец — плоское кольцо или диск с равномерно расположенными отверстиями для болтов и шпилек, служащие для прочного и герметичного соединения труб и трубопроводной арматуры. Фланцы используют попарно (комплектом). Фланцы различаются по размерам (бывают плоские и воротниковые фланцы), способу крепления и форме уплотнительной поверхности. Фланцы могут быть элементами трубы, фитинга, вала, корпусной детали и т. п. Фланцы в виде отдельных деталей чаще всего приваривают или привинчивают к концам соединяемых деталей. Форма уплотнительной поверхности фланца в трубопроводах зависит от давления среды, профиля и материала прокладки.

Фланцы плоские стальные настоящий стандарт распространяется на фланцы стальные плоские приварные трубопроводов и соединительных частей, а также на присоединительные фланцы арматуры, соединительных частей машин, приборов, патрубков, аппаратов и резервуаров.
Технические характеристики фланцев:

Примечание: ГОСТ 12820-80 введен взамен ГОСТ 1255-67, ГОСТ 9938-62, ГОСТ 12827-67 и ГОСТ 12828-67.
Настоящий стандарт распространяется на стальные плоские приварные фланцы трубопроводов и соединительных частей, а так же на присоединительные фланцы арматуры, соединительных частей , машин , приборов, патрубков аппаратов и резервуаров на условное давление Py от 0.1 до 2.5 МПа (от 1 до 25 кгс/cм 2) и температуру среды от 203 до 573 К ( от минус 70 до плюс 300 С).

Фланцы должны изготовляться с уплотнительным поверхностями исполнений 1.,2., 3, и присоединительными размерами по ГОСТ 12815-80. Допускается изготовление фланцев с уплотнительными поверхностями исполнений 4., 5., 8. и 9. Пример условного обозначения при заказе круглого стального плоского приварного фланца Dy 50 мм на Py 1.0 МПА (10 кгс/см2 ) из стали 25, исполнения 1 ( с соединительным выступом ):
Предельные отклонения размеров: Dn- по H 14( при получении штамповкой – по классу ГОСТ 7505-98) b- для штампованных фланцев Ю а также изготовляемых методом гибки из полосового проката с последующей сваркой стыка и горячей рихтовкой – по классу точности Т4 ГОСТ 7505-89. При этом допускается усиление шва, которое при определении предельного отклонения не учитывается Фланцы плоские стальные ГОСТ 12822-80
Настоящий стандарт распространяется на стальные свободные на приварном кольце фланцы трубопроводов и соединительных частей машин, патрубков аппаратов и резервуаров на Py от 0.1 до 2.5 МПа (от 1 до 25 кгс/ см2) и температуру среды от 243 до 573 К ( от минус 30 до плюс 300 С).
Кольца должны изготовляться с уплотнительными поверхностями исполнений 1., 2., 3 и присоединительными размерами по ГОСТ 12815-80. В технически обоснованных случаях допускается изготовление колец с уплотнительными поверхностями исполнений 4, 5, 8 и 9.

Круглого стального свободного фланца Dy 500 мм на Py 0.6 МПа (6 кгс/см2) из стали Cт3сп:
Фланцы стальные - это металлические детали, используемые для соединения трубы как с оборудованием, так и между собой. Представляет стальной фланец из себя диск с отверстиями, в которые вставляют болты для соединения.
Фланцы стальные плоские приварные производятся по ГОСТ 12820-80, имеют широкую линейку диаметров от 15 до 800мм. Работают стальные фланцы при температуре от минус 70 до плюс 300 градусов и при давлении до 25 МПА. При производстве стальные плоские фланцы используют различные марки стали:

20, 25 по ГОСТ 1050-88-
09Г2С по ГОСТ 19281-89-
Ст3сп не ниже 2-й категории по ГОСТ 380-94-
12Х18Н9Т по ГОСТ 7769-82.
10Г2 по ГОСТ 4543-71-
15Х5М по ГОСТ 4543-71.
При использовании в изготовлении фланцев плоских используются различные мароки стали, меняется температура применения деталей:

Ст3сп, 20, 25 - от минус 30 до плюс 300-
09Г2С, 10Г2 - от минус 70 до плюс 300-
15Х5М, 12Х18Н9Т - от минус 40до плюс 300.
Фланцы стальные плоские изготавливаются с уплотнительными поверхностями исполнений 1, 2, 3, 4, 5, 8, 9 присоединительными размерами по ГОСТ 12815-80. Пример условного обозначения фланца стального плоского приварного исполнения 1 (с соединительным выступом), Dу 200 мм, на Ру 0,25 МПа (2,5 кгс/см 2) из стали 09Г2С по ГОСТ 12820-80: Фланец 1-200-2,5-09Г2С-ГОСТ 12820-80. Плоские приварные фланцы по ГОСТ 12820-80 12821 80.
