Задвижка 30ч730бр чугунная фланцевая Ду600 Ру10 — Прайс-лист

Цена: 38000.00 руб.
Наличие: есть


Детальное описание товара:

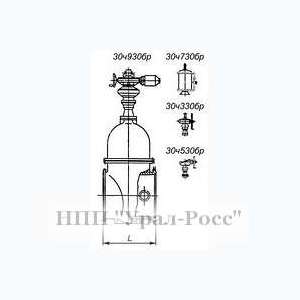

Задвижка клиновая (30ч330бр, 30ч530бр, 30ч730бр, 30ч930бр) параллельная двухдисковая с выдвижным шпинделем с органом ручного управления 30ч6бр- PN 1,0 МПа (10 кгс/см2) DN 50- 80- 100- 150- 200- 250- 300- 400- 500 мм предназначена для установки в качестве запорного устройства на трубопроводах по транспортировке воды и пара при температуре до +225 °С, нефти и масел при температуре до +90 °С, бензольных углеводородов при температуре до +200 °С, фенолятов, растворов щелочей, каменноугольных масел, смол, над смольных вод при температуре до +225 °С. Климатические условия эксплуатации и места установки по ГОСТ 15150–69, исполнение У1- У2 для умеренного климата, t от 40 до +40°С. Задвижка обеспечивает герметичность в затворе по классу «С"- «Д" ГОСТ 9544–93. Присоединительные фланцы – по ГОСТ 12817–80 на РУ 1,0 МПа (10 кгс/см2). Уплотнительные поверхности и присоединительные размеры фланцев – по ГОСТ 12815–80, исполнение 1, ряд 2.Ответные фланцы по ГОСТ 1282080 на PN 1,0 МПа (10 кгс/см2). Строительная длина по ГОСТ 3706–93. Задвижки, изготовленные на различных заводах производителях, по конструкции и техническим характеристикам не отличаются друг от друга, но имеют отличия по номеру черте жа, принятому на заводе ГИФШ 491515.002- ГЛ 16003- ЗП.1251- ЛШТИ. 492525.001- УЮИС- КЕИЖ 4915- Е 1438.

Применение и эксплуатация:
Задвижки 30ч6бк изготавливается без уплотнительных колец. Задвижки 30ч6бр изготавливаются с латунными уплотнительными кольцами, в вальцованными в корпус и диски. Задвижка с условным проходом DN 400- 500 мм
на крышке имеет пробку, которая служит для выпуска воздуха и заливки воды при испытании задвижки. Рабочее положение – любое. Направление подачи среды – любое. Рабочее положение затвора – полностью «открыто" или полностью «закрыто". Использование задвижки в качестве регулирующей арматуры не допускается. При вращении маховика получает вращение резьбовая втулка, преобразующая вращательное движение в поступательное движение шпинделя, шпиндель с дисками опускается, клин раздвигает диски и происходит закрытие задвижки. Диски перемещаются по направляющим в корпусе. Между крышкой и корпусом установлена паронитовая прокладка. Для предупреждения прохода среды между крышкой и шпинделем помещается набивка, которая поддерживается сальником с помощью двух анкерных болтов. В качестве сальниковой набивки используется асбестовый шнур, пропитанный графитовой смазкой. Гарантийный срок эксплуатации – 18 месяцев со дня ввода эксплуатацию при условии надлежащего хранения и соблюдения потребителем требований по монтажу и эксплуатации. Гарантии не распространяются на сменные детали арматуры, требующие периодической замены или притирки, срок службы которых зависит от условий эксплуатации. Гарантийная наработка – от 200 до 400 циклов в пределах гарантийного срока эксплуатации.

Среда — вода, пар при температуре до 115°С
Присоединение к трубопроводу — фланцевое по ГОСТ 12815-80
Материал корпуса — чугун
Привод — редуктор

Dy L Масса
600 800 1085
1000 1200 4230

Предлагаемая продукция (Задвижки чугунные, задвижки стальные, электроприводы тип АБВГД, затворы (баттерфляй), вентили чугунные, вентили стальные, клапана, фильтры, краны, вибровставки, компенсаторы, манометры, термоманометры, термометры, стекло Клингера, трубка Перкинса, реле протока, группа безопасности, термостатические смесители, отводы, переходы (оцинкованные и эмалированные), фланцы (глухие и воротниковые), тройники, заглушки (Днища), резьбонарезная продукция (сгоны, резьбы, муфты, контргайки, бочата), футорки и пробки, трубы, чаши Генуя.
