Задвижка 30ч706бр, 30ч706бк чугунная фланцевая Ду400 Ру10 — Прайс-лист

Наличие: нет на складе

Детальное описание товара:

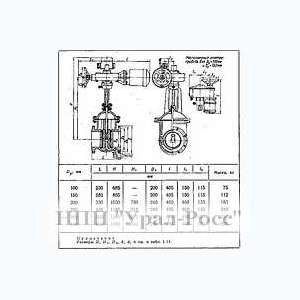

Задвижки параллельные с выдвижным шпинделем с электроприводом фланцевые чугунные на (табл. 11.43). Условные обозначения: 30ч706бр и 30ч706бк. Задвижки 30ч706бр предназначены для трубопроводов, транспортирующих воду или пар при температуре до 225° С, задвижки 30ч706бк — для трубопроводов, транспортирующих нефть или масла при температуре до 90° С. Конструкция и размеры регламентируются ГОСТ 8437 — 63. Технические требования установлены ГОСТ 5762 — 65. Задвижки присоединяются к трубопроводу при помощи фланцев с размерами по ГОСТ 1235 — 67. Управление задвижками дистанционное при помощи электропривода (табл. 11.44). Предусмотрена возможность ручного управления маховиком с использованием червячной передачи электропривода. Задвижки устанавливаются на горизонтальном трубопроводе вертикально, электроприводом вверх. Может быть допущена установка задвижек с горизонтальным расположением шпинделя при условии смазывания червячной пары и роликоподшипников густой смазкой и при наличии опоры под электропривод. Корпус, крышка и клин изготовляются из чугуна. Прокладка в задвижках 30ч706бр выполняется из листового паронита, в задвижках 30ч906бк — из прокладочного картона. В качестве набивки сальника в задвижках 30ч706бр используется пропитанный асбест, в задвижках 30ч706бк — пенька. В задвижках 30ч706бр уплотнение затвора обеспечивается латунными уплотнительными кольцами в корпусе и дисках, в задвижках 30ч706бк уплотнительные кольца чугунные. На прочность задвижки испытываются пробным давлением = 15 кгс см2. В задвижках 30ч706бр допускается рабочее давление = 8,5 кгс см2 при рабочей температуре среды . В задвижках 30ч706бк допускается при . При испытаниях на герметичность затвора, задвижки должны соответствовать требованиям I11 класса по ГОСТ 9544 — 60.

Среда — вода, пар при температуре до 225°С
Присоединение к трубопроводу — фланцевое по ГОСТ 12815-80
Материал корпуса — чугун
Привод — электропривод

Dy L H Масса
100 230 1042 62-65
125 255 1195 73
150 280 1195 95-98
200 330 1166 165
250 450 1324 212
300 500 1340 287-300
350 550 1556 325
400 600 1556 340-492

Задвижка 30ч906бр под привод, чугунная параллельная фланцевая 30ч906бр Ру 10 с дистанционным управлением с помощью электропривода. Задвижки чугунные типа 30ч906бр применяются в качестве запорного устройства полностью перекрывающего поток рабочей среды в системах горячего водоснабжения и отопления. Чугунные задвижки 30ч906бр Ру 10 устанавливаются соосно с магистральным трубопроводом в любом положении (кроме положения электроприводом вниз). Чугунная параллельная фланцевая задвижка 30ч906бр Ру 10 ТУ УЗ-22-03326877-021-96 ГОСТ 5762 используется в системах отопления и горячеговодоснабжения. Максимальная температура рабочей среды +225 °C (498 К). Условное давление 1,0 МПа (10 кг/см ).

Технические характеристики:

Рабочая среда: вода, пар.
Материал корпуса: чугун.
Давление условное: 10 кгс/кв. см (1,0МПа).
Температура рабочей среды 0 С, не более: + 225 °С.
Тип присоединения: фланцевое с присоединительными размерами по ГОСТ12815-80.
Материал уплотнения затвора: латунь.
Уплотнение шпинделя: сальниковая набивка.
Тип рукоятки: под электроприводКласс герметичности по ГОСТ 9544-93: «С", «D".
Конструкционные особенности: паралллельный затвор.
