Задвижка стальная 30с964нж Ду1000 Ру25 — Прайс-лист

Наличие: нет на складе

Детальное описание товара:

Задвижки клиновые с выдвижным шпинделем с электроприводом фланцевые стальные на(табл. 11.52). Условное обозначение 30с964нж.
Предназначены для трубопроводов, транспортирующих воду, пар, нефть или масло при температуре до 300° С. Конструкция и размеры регламентируются ГОСТ 10738 — 64 (кроме задвижки ). Технические требования — по ГОСТ 5762 — 65. Задвижки присоединяются к ‘трубопроводу при помощи фланцев с размерами по ГОСТ 12821 — 67. Управление задвижками дистанционное при помощи электропривода (табл. 11.53). Предусмотрена также возможность ручного управления задвижками при помощи маховика с использованием червячного редуктора электропривода. Задвижки устанавливаются на горизонтальном трубопроводе вертикально, электроприводом вверх. Допускается установка задвижек с горизонтальным расположением шпинделя при условии смазывания червячной пары и роликоподшипников густой смазкой и при наличии опоры под электропривод. Корпус, крышка и клин изготовляются из стали, прокладка — из паронита, в качестве набивки сальника используется пропитанный асбест. Уплотнение затвора обеспечивается уплотнительными кольцами в корпусе и на клине, наплавленными коррозионностойкой сталью. На нижней части шпинделя предусмотрен кольцевой бурт, который при подъеме шпинделя до отказа вверх упирается в крышку (верхнее уплотнение), перекрывая доступ рабочей среды в коробку сальника при полностью открытой задвижке. На прочность задвижки испытываются при пробном давлении . При рабочей температуре среды [допускается рабочее давление . При испытаниях на герметичность затвора задвижки должны удовлетворять требованиям 11 класса по ГОСТ 9544 — 60.

Среда — вода при температуре до 300°С- нефтепродукты, газ при температуре до 425°С
Присоединение к трубопроводу — фланцевое по ГОСТ 12815-80
Материал корпуса — углеродистая сталь
Привод — электропривод

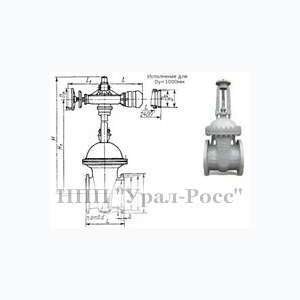

Dy L H Масса
50 180 540 30
80 210 650 48
100 230 735 62
80 210 650 48
300 600 1600 445
400 600 2135 670
500 700 2510 1370
800 1000 3665 4060
1000 1000 4595 5875
