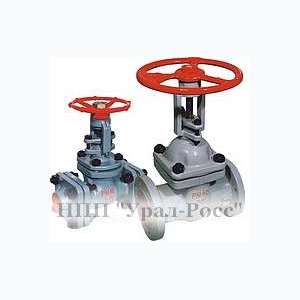

Задвижка стальная 30с15нж Ду100 Ру40 — Прайс-лист

Цена: 2000.00 руб.
Наличие: есть


Детальное описание товара:

Среда — вода, пар и другие нетоксичные среды при температуре до 300°С- нефть, нефтехимические продукты, синтетические масла, природный газ и другие газообразные среды при температуре до 425°С
Присоединение к трубопроводу — фланцевое по ГОСТ 12815-80
Материал корпуса — углеродистая сталь
Привод — ручной (маховик)

Dy L H Масса
50 250 420 32
80 310 490 50
100 350 610 90
150 450 745 150
200 550 941 325
250 650 1220 365

  • НАЗНАЧЕНИЕ ЗАДВИЖЕК ТИПА 30С15НЖ, 30С915НЖ

  • Как известно, на работу задвижек влияет расположение ходового узла, который может быть расположен как внутри, так и вне полости корпуса, который может находиться или не находиться в рабочей среде.

    Все конструкции (в т.ч. задвижка 30с15нж, задвижка 30с915нж) разделяют на конструкции, которые оборудованы выдвижным шпинделем, и конструкции, которые оборудованы не выдвижным шпинделем. Конструкции с не выдвижным шпинделем имеют ходовую резьбу на шпинделях и гайки, которая должна располагаться внутри полости задвижки. А конструкции с выдвижным шпинделем имеют ходовую резьбу, располагающуюся снаружи.

    Следует иметь в виду, что шпиндель и ходовая гайка будут долговременно работать при условии постоянной смазки и своевременного прохождения технического обслуживания. Но если учитывать, что в задвижках (задвижка 30с15нж, задвижка 30с915нж) с не выдвижным шпинделем ходовой узел располагается в рабочей среде, естественно, их техническое обслуживание будет либо затруднено, либо невозможно. В подобных случаях шпиндель подвергается коррозии, воздействию абразивных частиц рабочей среды. Поэтому задвижки (задвижка 30с15нж, задвижка 30с915нж) с не выдвижным шпинделем имеют некоторую ограниченность в применении.

    Задвижка стальная 30с15нж, задвижка 30с915нж с не выдвижным шпинделем используются для построения трубопроводов, которые предназначены для передачи различных масел, нефти, воды, т.е. таких рабочих сред, которые не имеют твердых примесей и коррозийные свойства. Т.к нержавеющие задвижки (задвижка 30с15нж, задвижка 30с915нж) со шпинделем не выдвижного типа не предоставляют возможности постоянного достойного обслуживания ходового узла, их не рекомендуют применять в ответственных объектах. Чаще всего стальные задвижки (30с15нж, 30с915нж) такого типа применяются для создания различных подземных коммуникаций, колодцев, фонтанной арматуры и т.д.

    Задвижки клиновые литые с выдвижным шпинделем фланцевые типа 30с15нж (в т.ч. 30с15нж ду250) оборудованы ручным приводом в виде маховика, задвижки 30с915нж - электроприводом. Задвижка фланцевая 30с15нж, задвижка 30с915нж могут работать при давлении, не превышающим 40 кгс/см2. При этом рабочая температура задвижки 30с15нж может доходить до +450 градусов, а рабочая температура задвижки 30с915нж – до +425 градусов. Диаметрами трубопроводов, которые пригодны для установки 30с15нж являются 50, 80, 100, 150, 200, 250 мм- а для установки 30с915нж – более практичные диаметры, такие как 50, 80, 100, 150, 200, 250, 300, 500 мм.

  • ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЗАДВИЖКИ 30С15НЖ, 30С915НЖ

  • Задвижки нержавеющие(30с15нж, 30с915нж) присоединяются к трубопроводу двумя способами:

    фланцевое присоединение, по ГОСТ 12815-80 для DN 50?500 мм (например, задвижка 30с15нж ду250)-
    под приварку для DN 1000, 1200 мм.
    По желанию заказчиков запорные устройства могут изготовливаться по классу герметичности А.
