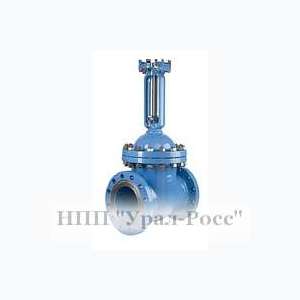

Задвижка стальная 30нж941нж Ду150 Ру16 — Прайс-лист

Цена: 8000.00 руб.
Наличие: есть


Детальное описание товара:

ЗАДВИЖКИ ЭЛЕКТРОПРИВОДНЫЕ ЗКЛП 30нж941нж изготавливаются с выдвижным шпинделем с фланцевым присоединением к трубо­проводу, присоединительные размеры по ГОСТ 12815-80, исполнение 1 для PN 16, исполнение 2 для PN 25, 40 DN 50, 80, 100, 150, PN 40 DN 200, 250, 300- исполнение 1 для PN 25 DN 200, 250, 300- ис­полнение 7 для PN 63, 160.

Герметичность затвора по ГОСТ 9544-93 класс А.

Характеристики электроприводов приведены в таблице. Присоединительные размеры задвижек с электроприводом 30нж941нж приведены на рисунке. Ос­тальные размеры и параметры применения анало­гичны задвижкам с ручным управлением.

При заказе указывать: наименование изделия, параметры рабочей среды (максимальную и мини­мальную температуры и т. д.), размер номиналь­ный (условный проход, мм) (DN), номинальное (ус­ловное) давление, кгс/см2) (PN), обозначение изде­лия, исполнение по материалу, необходимость до­полнительных испытаний.

Пример обозначения при заказе (и в другой документации) задвижки DN 50 мм PN 16 кгс/см2 из стали 12Х18Н9ТЛ: «Задвижка с электроприводом 30нж941нж ЗКЛП 50-16 DN 50 мм PN 16 кгс/см2 30нж941нж".

ЗАДВИЖКИ ЭЛЕКТРОПРИВОДНЫЕ ЗКЛП 30нж941нж предназначена для газообразных взрывопожароопасных и токсичных сред, после гидроиспытаний дополнительно испытывается воз­духом. При заказе необходимо делать пометку «газ". Установочное положение задвижек электро­приводом вверх. Допускается отклонение от верти­кали до 90° в любую сторону. При наклонном или горизонтальном положении должна быть преду­смотрена дополнительная опора под электропривод.

В зависимости от условий эксплуатации могут применятся электроприводы как взрывозащищенного исполнения, так и общего назначения.

Наименование изделия: Задвижка стальная клиновая фланцевая
Марка: 30нж41нж, 30нж941нж
Назначение: запорное устройство на трубопроводах.
Давление условное: PN, МПа (кгс/см2) 1,6(16)
Среда рабочая: на воду, пар, неагрессивные среды
Температура рабочей среды: +450 С
Материал (основной):ст.20, ст.12х18н10т
Присоединение: фланц.
Ду-50, 80, 100, 150, 200, 250, 300, 400, 500 мм
