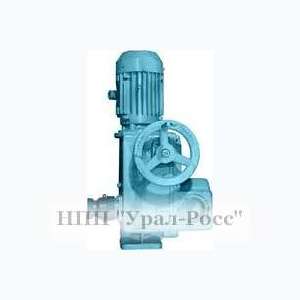

Электропривод с двухсторонней муфтой тип В — Прайс-лист

Цена: 9000.00 руб.
Наличие: есть


Детальное описание товара:

Электрический привод арматуры — это устройство, являющееся видом электрических приводов, служащее для механизации и автоматизации трубопроводной арматуры, и широко применяющееся во всех отраслях промышленности, играя важнейшую роль практически во всех технологических процессах. Чаще всего электропривода используются для дистанционного управления арматурой, ее открытия и закрытия, а также для определения положения арматуры. Кроме электрических приводов, существуют пневматические, гидравлические и электромагнитные арматурные привода.

Электроприводы с двусторонней муфтой типов М, А, Б, В, Г, Д общего
назначения и взрывозащищенные, используются для комплектации запорной
промышленной трубопроводной арматуры, устанавливаемой в помещениях, под
навесом и на открытом воздухе.
Взрывозащищенные электроприводы могут устанавливаться во
взрывоопасных зонах помещений и наружных установок согласно
ГОСТ Р 51330.13-99 в соответствии с маркировкой взрывозащиты IExdIIBT4,
2ЕхdеIIСТ4 и маркировкой взрывозащиты IExdibIIBT4 Х, 2ЕхdеibIIСТ4 Х для
электроприводов с электронным блоком концевых выключателей (далее по тексту
ЭБКВ). Рудничные электроприводы с маркировкой РВЕхdI Х по ГОСТ Р 51330.0-99 могут
устанавливаться в подземных выработкахшахт, рудников и в их наземных строениях, опасных
по рудничному газу и/или горючей пыли. Условия эксплуатации электроприводов
приведены в таблице 1.
Электроприводы предназначены для дистанционного и местного управления
запорной арматурой.
Электроприводы могут работать в системах автоматического управления, в
том числе с использованием микропроцессорной техники.
Установочное положение электроприводов - любое.
Электроприводы рассчитаны для работы в повторно-кратковременном
режиме с продолжительностью включения (ПB) - 25%. Питание электродвигателей
осуществляется от трехфазной сети переменного тока частотой 50 или 60 Гц,
напряжением от 220 до 660 В.
Напряжение и частота оговариваются при заказе электропривода.
Допустимое отклонение частоты ?2%, допустимое отклонение напряжения
%15
%10
?
?
,
при этом отклонения напряжения и частоты не должны быть противоположными.
При отсутствии требований заказчика электроприводы поставляются с
электродвигателями на напряжение 380 В и частоту 50 Гц. Электродвигатели
должны обеспечивать кратность отношения пускового момента к номинальному не
Электроприводы позволяют осуществлять:
закрытие и открытие прохода арматуры с пульта управления нажатием
пусковых кнопок и остановку запорного устройства арматуры в любом
промежуточном положении нажатием кнопки «стоп"-
автоматическое отключение электродвигателя муфтой ограничения
крутящего момента при достижении заданного крутящего момента на
выходном валу в положениях «закрыто", «открыто" или при аварийном
заедании подвижных частей в процессе хода на закрывание и открывание-
сигнализацию на пульте управления крайних положений запорного
устройства арматуры и срабатывания муфты ограничения крутящего
момента-
автоматическое отключение электродвигателя путевыми
выключателями при достижении запорным устройством арматуры крайних
положений-
местное указание крайних и промежуточных положений запорного
устройства арматуры на шкале местного указателя-
дистанционное указание степени открытия прохода арматуры на
пульте управления (при наличии датчика положений)-
автоматическое переключение электропривода из положения ручного
‘управления на электрическое или независимое ручное и электрическое
управление-
электрическую блокировку электропривода с работой других
механизмов и агрегатов-
регулирования величины крутящего момента в пределах, указанных в
таблице 2.
Для дистанционного указания степени открытия прохода арматуры
электроприводы по заказу потребителя могут поставляться с резистором.
Приемный прибор в комплект поставки не входит.
Электроприводы типов А, Б, В, Г, Д могут поставляться с электронным
блоком концевых выключателей (ЭБКВ), который позволяет осуществлять
следующие функции:
— выдачу команд на останов электропривода в конечных положениях
«О" (Открыто) и «З" (Закрыто) арматуры, или в любых других, в
зависимости от настройки ЭБКВ-
— выдачу команд на останов электропривода в случае достижения
требуемого крутящего момента на выходном валу привода-
— выдачу сигналов индикации «О", «З", «М" (Муфта) на щит
управления электропривода-
— начальную настройку ЭБКВ (занесение конечных и промежуточных
положений арматуры при движении в сторону открытия/закрытия, занесение
требуемого крутящего момента на валу привода при необходимости
уплотнения в положении «О"/"З", установку пароля для изменения настроек
ЭБКВ и др.) дистанционно, без вскрытия электропривода, на расстоянии до 1
метра с помощью пульта настройки (ПН)-
— автоматический учет числа циклов работы электропривода (один
цикл соответствует последовательному изменению состояний
электропривода «З"-"О"-"З")-
— возможность остановки электропривода с помощью ПН (не
используя щит управления)-
— энергонезависимое отслеживание перемещений путевого и
моментного датчиков при отсутствии силового питания (например, при
работе с ручным дублером)-
— выдачу унифицированного токового сигнала 4-20 мА или 0-5 мА
(20/5 мА – «О", 4/0 мА – «З", 24/7мА – «Ошибка"). Сигнал «Ошибка"
выдается при превышении конечного положения арматуры «О" или «З"
более чем на 12.5% рабочего хода-
— электроприводы обеспечивают обслуживание удаленного
интерфейса RS-485 и организацию его по протоколу MODBUS (по желанию
потребителя)-
— отключение двигателя электропривода при заклинивании арматуры
(в том числе и при заблокированной моментной муфте) или при остановке
двигателя вследствие обрыва одной из фаз-
— визуализацию (в том числе при отсутствии силового питания)
непосредственно на ЭБКВ следующих состояний привода и арматуры:
а) вращение вала электропривода в сторону открытия (мигает зеленый
светодиод) или в сторону закрытия (мигает желтый светодиод)-
б) нахождение арматуры в положениях «О" (горит зеленый светодиод,
индицируется «= ="), «З" (горит желтый светодиод, индицируется «][") или
«Ошибка" (горит желтый или зеленый светодиод, индицируется «- -")-
в) превышение требуемого крутящего момента на валу привода в
промежуточном положении арматуры, т.е. между положениями «О" и «З"
(горит красный светодиод)-
г) нахождение арматуры в промежуточном положении (индицируется
степень открытия арматуры в процентах от полностью открытого
состояния)-
д) режим установки конечных положений (попеременно индицируется
«= =" и «][").
На случай аварийного отключения силового питания предусмотрена
возможность индикации текущего положения электропривода от
автономного питания.
Основные технические данные электроприводов приведены в
таблице 2.
Габаритные и присоединительные размеры электроприводов типов
М, А, Б, В, Г и Д приведены на рисунках 1, 1а, 1б, 2, 3, 4, 4а, 5 и в таблице 3.
Пример условного обозначения при заказе и в документации другой
продукции, в которой он может быть применен, электропривода общего
назначения типа А, исполнения по основным параметрам 02,
модернизированного (номер модернизации 2), с выходным валом «под
кулачки" К, без резистора, климатического исполнения У2 для поставки на
внутренний рынок с электродвигателем на напряжение 380 В и
частоту 50 Гц:
«Электропривод Н-А2-02 К У2 ТУ 26-07-015-89",
допускается:
«Электропривод ТЭ099.058-02М1 К У2 ТУ 26-07-015-89".
То же, но с выходным валом «под квадрат":
«Электропривод Н-А2-02 Ч У2 ТУ 26-07-015-89".
То же с резистором:
«Электропривод Н-А2-02 Ч Р У2 ТУ 26-07-015-89".
То же, но для поставки на экспорт:
«Электропривод Н-А2-02 Ч Р У2 Э ТУ 26-07-015-89".
То же, но для поставки на экспорт, в страны с тропическим климатом:
«Электропривод Н-А2-02 Ч Р Т2 ТУ 26-07-015-89".
То же, но с электродвигателем на напряжение и частоту, отличные от
указанных выше:
«Электропривод Н-А2-02 Ч Р Т2, 60 Гц, 440 В ТУ 26-07-015-89".
Кроме того, указать:
«со штепсельным разъемом" или «с сальниковым вводом" (для
электроприводов типов М и А).
