Фланцевые соединения в системах воздуховодов

Системы воздуховодов собирают из фланцевых или безфланцевых элементов. При фланцевом соединении воздуховодов между фланцами в качестве прокладки используют различные материалы, в зависимости от параметров транспортируемого воздуха и в соответствии с проектом. Это может быть резина, картон, разные по типу жгуты, асбестовый шнур, а также уплотнительная лента (из химически вспененного полиэтилена), которые предназначены для воздухонепроницаемости фланцевых соединений. Толщина прокладок должна быть от 3 до 5 миллиметров. Прокладки для герметизации стыков между фланцевыми соединениями воздуховодов не должны выступать внутрь воздуховодов и перекрывать болтовые отверстия. Но такой способ соединения воздуховодов имеет некоторые недостатки.

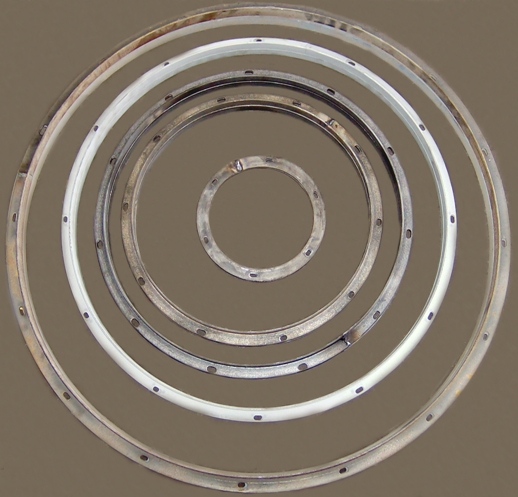

фланцевое соединение воздуховодов

Фланцы закрепляют с помощью болтов. Их необходимо затягивать очень плотно, до отказа, а гайки следует размещать по одну сторону фланца. В вертикальных воздуховодах гайки размещают снизу фланцевого соединения. Существуют нормированные размеры фланцев для вентиляционных систем. Но если же размеры деталей и воздуховодов не совпадают, то для скрепления таких элементов нужно изготовить специальные переходы.
